超速取证相机


系统简介:

本系统用于车辆速度监控,在雷达测速的同时对于速度超过设定标准的车辆可自动/手动拍照。系统采用10倍光学变焦,高分辨率数码相机。在所抓拍的照片上可叠加显示设定速度和目标车辆速度,能够清晰地显示距离150米内的车辆车牌。可以作为违章超速处理的可靠证据。

系统组成:

本系统由测速雷达,测控电路盒,数字相机,数据叠加单元4部分组成。如下图所示:

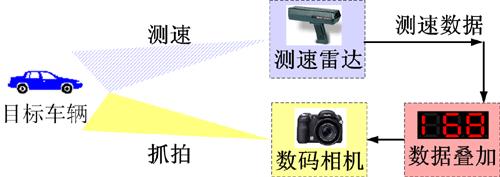

系统结构图

雷达波束中心线与照相机视场相汇聚于目标车辆。操作人员预先设置限定速度,测控电路将此速度与雷达所测目标车辆实时比对,当目标速度超过限速时,驱动数字相机自动拍照。所拍摄照片上部左侧叠加显示限定速度值,上部右侧叠加显示目标速度值。

系统特点:

n          基于嵌入式系统,不必外接工控机,操作方便、灵活,系统成本低。

n          系统采用10倍光学变焦(可外接增距镜),2百万像素以上的数码相机,可以清晰地拍摄距离为150米,速度小于200公里/小时的车辆。

n          系统既可以安装在三角架上,在高速公路/快速路边的固定点隐蔽布控抓拍;也可以安装在警车内部实施流动布控抓拍。

n          超速抓拍可采用手动或自动两种方式,可连续抓拍3幅以上照片。

n          所拍摄的照片可使用数码相机放大显示车牌,或用打印机放大打印,便于用户实时、现场处罚违章超速车辆。

n          抓拍照片以数字文件方式存储,整理、归档方便。

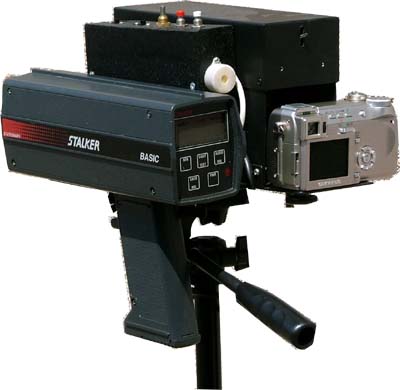

系统实物

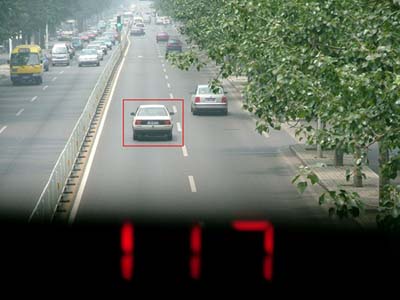

抓拍照片


放大显示的车牌区域
